Temel Özellikler
- Kompakt boyut (96x96x42 mm)
- Akım, gerilim, kW, kVA, cos-phi, Hz, kWh, kvarh gösterimi
- Çalışma saat sayacı (h)
- Otomatik ekran rotasyonu
- Tekil ekran seçimi
- Hafıza (en düşük, ortalama ve tepe değerler)
Kullanım Alanları
- Analog ölçüm cihazlarının yerine kullanım
- Enerji dağıtım sistemlerinde elektriksel parametrelerin izlenmesi
Uygulama

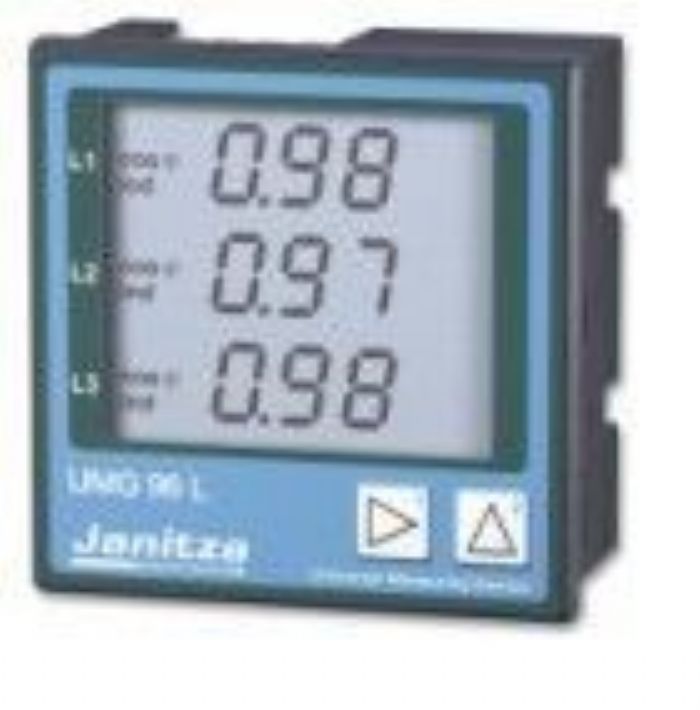

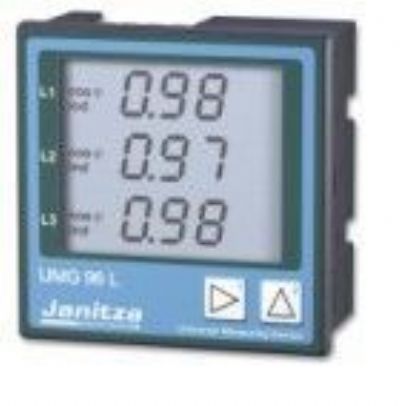

50/60 Hz'lik şebekelerde elektriksel büyüklüklerin ölçümü ve kaydı için kullanılan enerji analizörüdür. Ölçüm nötr iletkenli 3 fazlı sistemler için tasarlanmıştır. 50 Hz'lik şebekelerde örnekleme frekansı 2.5 kHz, 60 Hz'lik şebekelerde örnekleme frekansı 3.0 kHz'dir. Besleme gerilimi ve örnekleme oranları L1-N ölçüm geriliminden alınır. Enerji, minimum ve maksimum değerler ve programlama verileri her 15 dakikada EEPROM belleğe kaydedilmektedir. Özellikle kompakt tasarım ve yüksek bağışıklık ile karakterizedir.
Bu ölçüm cihazının fonksiyonel çeşitliliği sayesinde ermetre, voltmetre, kWh metre, frekans metre gibi yaklaşık 11 analog cihaza eşdeğerdir. Bu durum tasarım, montaj, kablolama gibi maliyetlerin analog cihazların kullanıldığı duruma göre daha düşük olacağını garantiler. Bir diğer avantajı ise daha yüksek ölçüm doğruluğudur.
|
