Temel Özellikler
- 500 MHz CPU DSP
- 8 Ölçüm kanalı ( 4xV ve 4xA )
- 200ms ölçüm aralığı
- Aktif güç, reaktif güç, görünür güç, cos-phi ve faz açısı
- Akım gerilim harmonikleri (1-40)
- Herbir periyot için aşırı gerilim ve düşük gerilimlerin tespiti
- Programlanan zaman aralığı aracılığıyla minimum, maksimum ve ortalama değerlerin tespiti ve kaydı
- Transient kaydedici (50µs)
- Simetrili bileşenler: sıfır, negatif, pozitif
- 128 MB flash hafıza, olay hafızası, transient hafızası
- 2 dijital giriş, 2 dijital çıkış, 1 sıcaklık sensörü
- RS 232; 2x RS 485 Protokoller: Modbus RTU, Profibus DP V0, BACnet
- Fast Ethernet 10/100 Base TX, Modbus gateway Protokoller: Modbus TCP/IP, Modbus over TCP/IP, FTP, BACnet
- Email, web arayüzü HTML sayfalarını, Java appletlerini destekler
- PLC fonksiyonları
- Kullanıcı tanımlı grafiksel programlama
- Maksimum talep düzenleyici (opsiyonel)
- Analiz yazılımı GridVis
Kullanım Alanları
- Analog ve dijital güç ölçerlerin yerine kullanım
- Yük profillerinin tespiti
- Elektrik enerji kalitesinin sürekli denetimi
- Enerji yönetimi
- Enerji maliyet yönetimi / Enerji faturalandırma sistemleri
- Ana cihaz (TCP/IP) ve alt cihazlar (Modbus RTU) arasında gateway fonksiyonu
- İşletmelerin ve süreçlerin uzaktan denetimi ve kontrolü
Uygulama

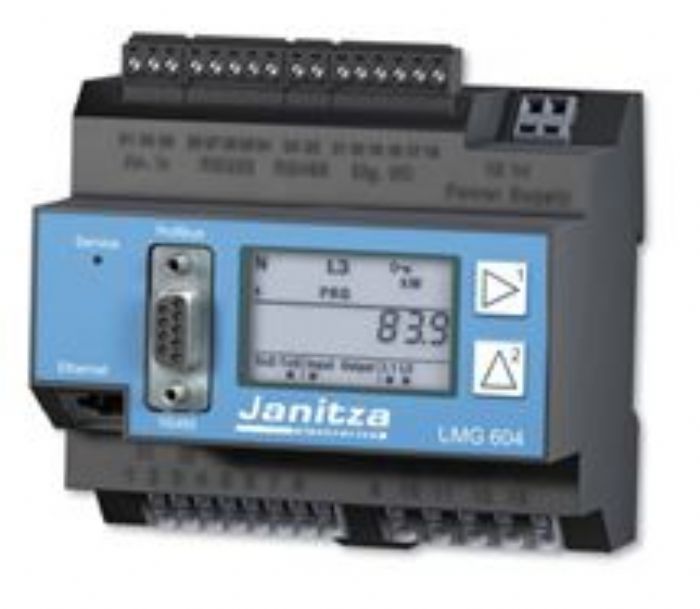

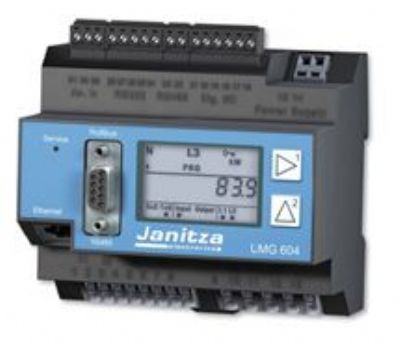

500 Mhz Dijital İşaret İşleyici (DSP) ile donatılmış çok hızlı ve verimli bir enerji analizörüdür. 8 ölçüm kanalının her birinin 20 kHz örnekleme frekansı ile taranması elektriksel parametrelerin, minimum ve maksimum değerlerin, harmonikler ve kısa süreli kesintiler gibi belirli enerji kalitesi değerlerinin büyük bir doğrulukla toplanmasını sağlamaktadır. Bunun yanında çok hızlı transient dalgaları (>50 µs) yakalanabilir ve 128 MB kapasiteli hafızada kaydedilir. Modern haberleşme mimarisi aracılığıyla alınan değerler merkezi bir depolama birimine aktarılır ve güçlü bir veritabanında kaydedilip daha sonraki değerlendirmeler için kullanılabilir.
|
