Temel Özellikler
- DIN EN 50160 standardına göre enerji kalitesi ölçümleri
- Akım ve gerilim sürekli ölçümü
- Transientler, fliker, dengesizlik, olay tespiti
- Akım gerilim harmonikleri (1-63), araharmonikler
- Simetrili bileşenler: sıfır, negatif, pozitif
- 256 MB flash hafıza, olay hafızası, transient hafızası
- 5 dijital çıkış, 8 dijital giriş
- Entegre web sunucu
- RS 485 / Fast Ethernet 10/100Base-TX
- Profibus DP V0, Modbus RTU, Modbus TCP, Modbus Gateway
Kullanım Alanları
- EN 61000-4-30 standardına göre güç kalitesi ölçümü
- EN 61000-4-30 standardında tanımlanan Class A performansında ölçüm yöntemi
- EN 50160 standardına göre otomatik raporlama
- EN 61000-2-4 standardına göre ana dahili şebeke parametrelerinin gözetimi
- Bir problem durumunda temel neden analizi
- Elektrik enerji kalitesinin sürekli denetimi
Uygulama

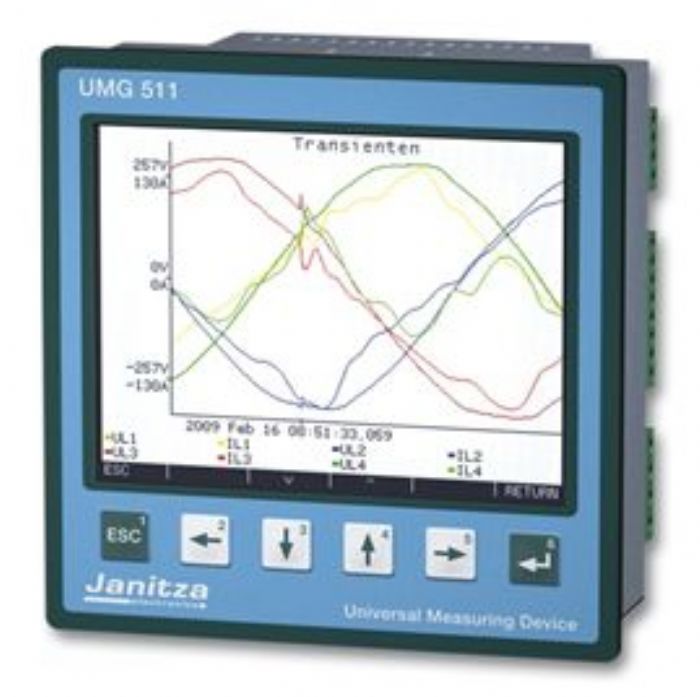

4 akım ve 4 gerilim girişinin her biri ile UMG 511 akım ve gerilim efektif değerlerini 40-70 Hz'lik şebekelerden alır. Örnekleme ve analog dijital dönüştürücü ile Dijital İşaret İşleyici (DSP) elektriksel büyüklükleri hesaplar. 3 fazlı ölçümlerde yük gerilimi faz-nötr ve faz-faz gerilimi olarak olarak tanımlanabilir. Yük gerilimleri daha sonra harmonik analizi, fliker, transient ve olay kaydı için işleme tutulur. Akım olaylarının ölçümü için nominal bir akım ek olarak ayarlanabilir. 4. Akım ve gerilim girişleri ayrı bir ölçüm sistemine karşılık gelir. Genellikle bu girişler nötr veya toprak hattındaki akımların ölçümü ve nötr ve toprak hattı arasındaki olası gerilim potansiyellerinin tespiti için kullanılır.
|
