Temel Özellikler
- Akım, gerilim, kW, kVA, cos-phi, Hz, kWh, kvarh
- Akım, gerilim harmonikleri (1-20)
- 160.000’e kadar ölçüm değerini tarih baskısı ile birlikte depolama
- Olay hafızası (Limit değerleri aşma vb.)
- 1 yardımcı giriş, 2 röle çıkışı
- 1 darbe çıkışı, 1 analog çıkış
- RS 232 / RS 485
- Profibus DP V0/V1, Modbus RTU
Kullanım Alanları
- Enerji dağıtım sistemlerinde elektriksel parametrelerin izlenmesi ve kontrolü
- Enerji yönetimi için farklı yük profillerinin kaydedilmesi
- Enerji maliyet yönetimi için bilgi toplama
- PLC için ölçüm değer transdüseri
Uygulama

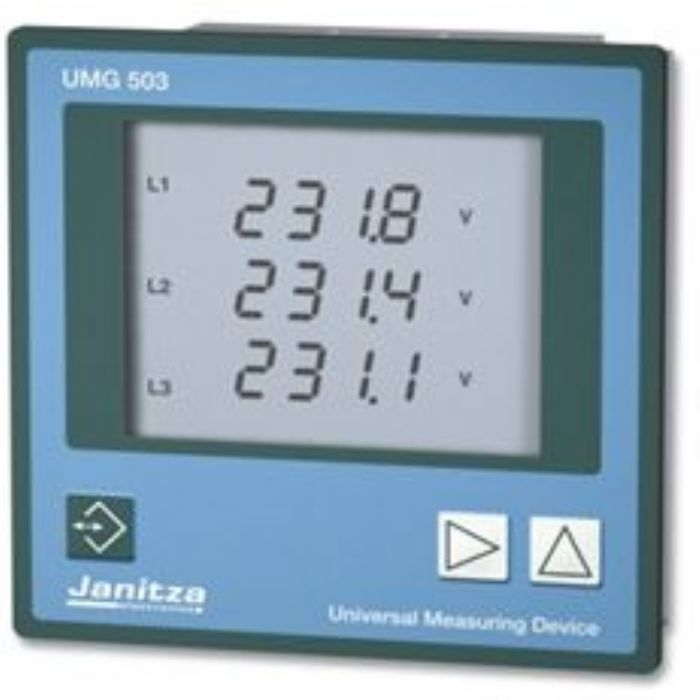

Alçak gerilim ve orta gerilimde elektriksel parametrelerin ölçümü, izlenmesi ve kaydı için kullanılan dijital enerji analizörüdür. Ölçüm devresi nötr iletkenli veya nötr iletkenli olmayan 1 fazlı ve 3 fazlı sistemler için tasarlanmıştır. 50 Hz'lik şebeke frekansında tarama frekansı 6.4 kHz'dir. Temel özellikler yüksek doğruluk sınıfı, kompakt tasarım ve her bir fazın harmonik gerilimlerinin ve akımlarının ölçümüdür.
Bu enerji analizörünün fonksiyonel çeşitliliği sayesinde ermetre, voltmetre, 4 tarife (tüketim, besleme) için aktif ve reaktif enerji , frekans metre, harmonik analizörü, saat gibi yaklaşık 13 farklı cihaza eşdeğerdir. Bu durum tasarım, montaj, kablolama gibi maliyetlerin analog cihazların kullanıldığı duruma göre daha düşük olacağını garantiler. Bir diğer avantajı ise daha yüksek ölçüm doğruluğudur. Seçilen ölçüm değerleri ve enerji kesilmesi ve enerji gelmesi gibi olaylar da tarih ve saat ile kaydedilir.
|
