Temel Özellikler
- Kompakt boyut (96x96x48 mm)
- Akım, gerilim, kW, kVA, cos-phi, Hz, kWh, kvarh gösterimi
- Çalışma saat sayacı (h)
- Otomatik ekran rotasyonu
- Tekil ekran seçimi
- Hafıza (en düşük, ortalama ve tepe değerler)
- Akım gerilim harmonikleri (1-15)
- 160.000’e kadar ölçüm değerini tarih baskısı ile birlikte depolama
- Olay hafızası
- Her birinde 3 karşılaştırıcı olan 2 karşılaştırıcı grubu
- 2 Dijital çıkış veya 2 Dijital giriş veya 2 Analog çıkış
- RS 232 / RS 485
- Modbus, Profibus DP V0 (1.5 Mbit/s hızına kadar)
Kullanım Alanları
- Enerji dağıtım sistemlerinde elektriksel parametrelerin izlenmesi ve kontrolü
- PLC için transdüser
Uygulama

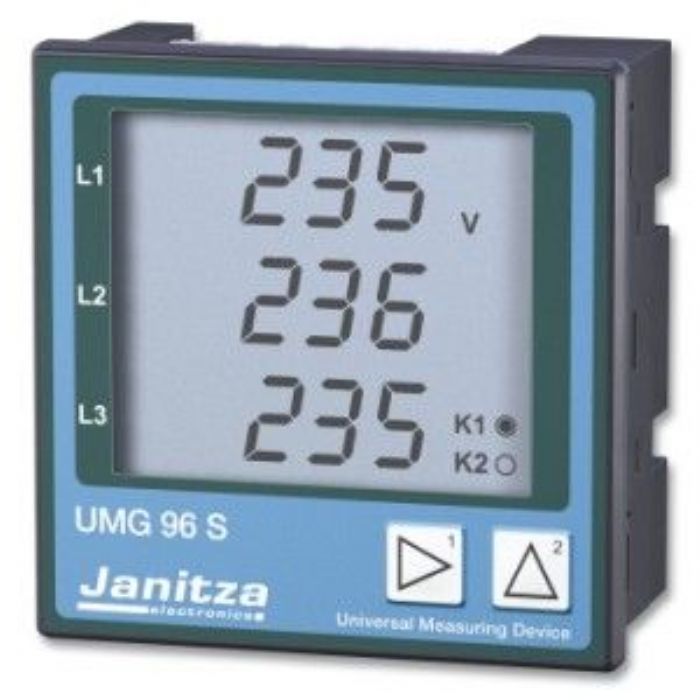

Alçak gerilim ve orta gerilimde elektriksel parametrelerin ölçümü, izlenmesi ve kaydı için kullanılan dijital enerji ölçüm cihazıdır. Ölçüm nötr iletkenli 1 fazlı ve 3 fazlı sistemler için uygundur.
Özellikle (96x96mm) kompakt tasarım ve her bir fazdaki akım gerilim harmoniklerini ölçme ile karakterizedir. Bu ölçüm cihazının fonksiyonel çeşitliliği sayesinde ermetre, voltmetre, kWh metre, frekans metre, harmonik analizörü gibi yaklaşık 15 farklı cihaza eşdeğerdir. Bu durum tasarım, montaj, kablolama gibi maliyetlerin analog cihazların kullanıldığı duruma göre daha düşük olacağını garantiler. Bir diğer avantajı ise daha yüksek ölçüm doğruluğudur.
|
