Bara: Ekipmanların birbirine bağlanmasını sağlayan bakır ünitelerdir.
Yük ayırıcısı; aktif bölümleri epoksi reçineden yapılmış içine mühürlü basınç sistemi ile sf6 gazı doldurulmuş hazne içerisinde yer alan, yük altında açma kapama yapabilen orta gerilim şalt cihazlarıdır. Üç konumu vardır açık, kapalı ve topraklanmış. Sf6 gazı içerisindeki topraklama ayırıcısı kısa devre üzerine kapama yeteneğine sahiptir.
Toprak ayırıcısı: Gerilim altında bulunmayan elektrik devrelerinin toprakla irtibatını sağlar. Hava yalıtımlıdır
İç İhtiyaç trafosu: Gerilim trafosuyla 220 V çıkış alınarak o tesisin iç ihtiyacını karşılanır. 800VA veya 4000 VA çıkış verir. Epoksi reçinelidir.
Isıtıcı: Havayı kurutarak rutubet oluşmasını engeller.
Sigorta: Koruma amaçlı kullanılır.
|

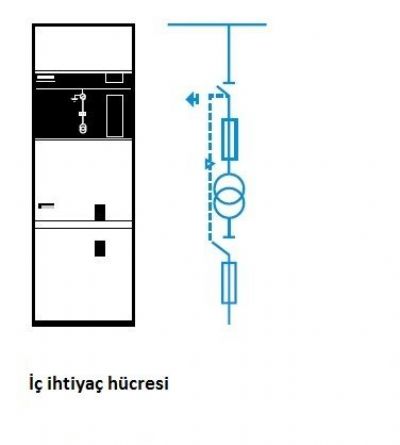

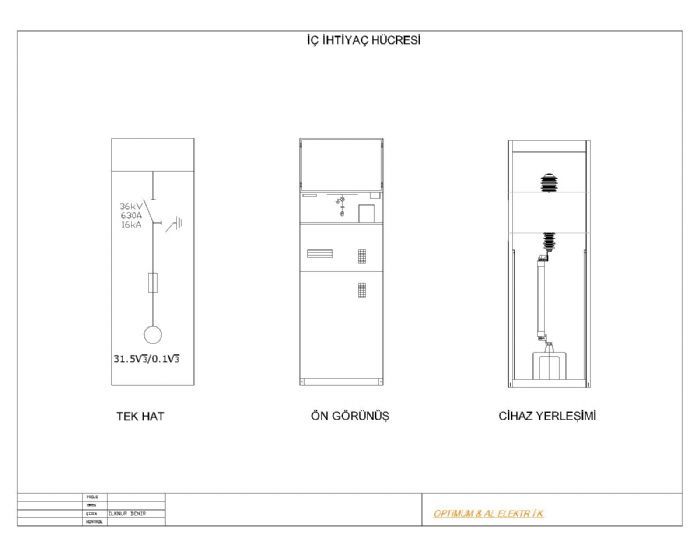

İç ihtiyaç hücresi
|
Genişlik
|
Derinlik
|
Yükseklik
|
|
36kV
|
750mm
|
1400mm
|
2250mm
|
|
6 - 12 - 17,5 - 24 kV
|
500mm
|
840mm
|
1600mm
|
