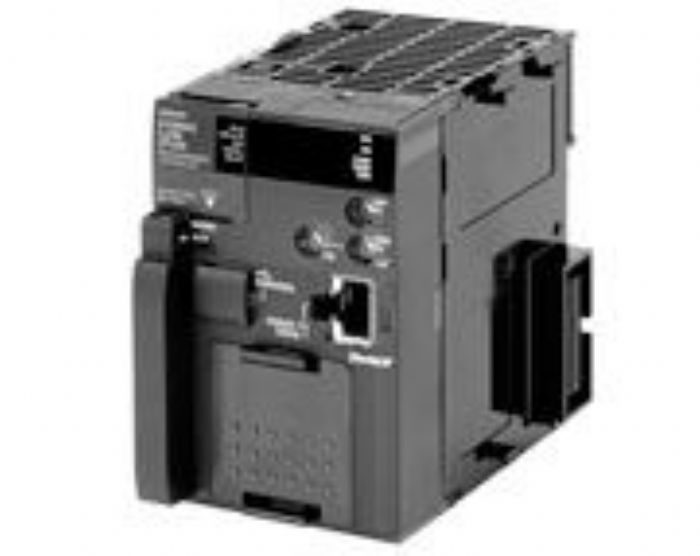

Temel makine otomasyonu için CJ2M
CJ2M Serisi, ambalajlama ve genel makine otomasyon ihtiyaçları için idealdir. Dahili USB port ve CPU üzerinde seçilen Ethernet ve RS-232C/422/485 arabirimleri ile bağlantı sağlanır.
Standart USB portuyla her zaman erişilebilir
EtherNet/IP Data Link fonksiyonlu standart Ethernet portu
5 kStep - 60 kStep arasında geniş program kapasiteleri
Seri opsiyon kartı
Özel ayrılmış fonksiyon bloğu belleği, fonksiyon bloğu yazılım modüllerinin başarılı bir şekilde yürütülmelerini sağlar.
Güç ve esneklik
CJ1 CPU ailesi basit dizi kontrolü için çok küçük CPU'lardan 2560 I/O noktasına kadar bütün makineyi kontrol edebilecek hızlı modellere kadar geniş bir yelpazeyi kapsar. Bu sayede, PLC serisini değiştirmeden makinenizi mantıksal bölümler halinde modülerleştirebilir veya dilimleyebilirsiniz.
CPU üniteleri IEC61131-3 yapısal metin ve ladder dilini destekler. Omron'un geniş fonksiyon blok kütüphanesi programlama çabalarınızı azaltır, bu sayede kendi özel ihtiyaçlarınıza uygun özel fonksiyon bloklarınızı oluşturabilirsiniz.
Tüm CJ2M CPU üniteleri, özel komutlarla 4 eksene kadar pozisyon kontrolü yapmak için opsiyonel puls I/O modülleri ile genişleyebilir.
CJ Güç Kaynakları, Genişletme Üniteleri
CJ1 sistemleri 24V DC güç kaynağı veya 100 - 240V AC şebeke gerilimi ile çalışabilir. Başlıca dijital I/O içeren küçük ölçekli sistemler için düşük maliyetli küçük kapasiteli bir güç kaynağı kullanılabilir. Çok fazla analog I/O ve kontrol/haberleşme ünitesi içeren sistemler için daha büyük güç kaynağı kullanmak gerekli olabilir. CPU tipine bağlı olarak CPU 'rack' üzerine en fazla 3 genişletme takılabilir, bu sayede toplam 40 I/O ünitelik toplam kapasiteye ulaşılabilir. Bir sistem için toplam genişletme kablosu uzunluğu en fazla 12 m olabilir.
CJ Serisi Dijital I/O Üniteleri
Ünite başına 8 ila 64 nokta - giriş, çıkış veya karışık
Dijital I/O üniteleri hızlı, güvenilir dizi kontrolü sağlamak için PLC'nin arabirimi gibi çalışır. Yüksek hızlı DC girişlerden röle çıkışlara kadar tam ürün aralığı CJ1'i ihtiyaçlarınıza göre adapte edebilmenizi sağlar. CJ1 üniteleri çeşitli I/O yoğunlukları ve bağlantı teknolojileri ile sunulmaktadır. En fazla 16 I/O noktası, sökülebilir M3 vida terminalli veya vidasız terminal soketli ünitelere bağlanabilir. Yüksek yoğunluk 32 ve 64 nokta I/O üniteleri standart 40 pin düz kablo konnektörlere sahiptir. Yüksek yoğunluklu I/O üniteleri için bağlantıları kolaylaştırmak amacıyla fabrikasyon kablo ve terminaller mevcuttur.
CJ Serisi Analog I/O ve Kontrol Üniteleri
Basit Analog I/O'dan ileri seviyeli sıcaklık kontrolüne kadar
CJ1 düşük hızlı, çok kanallı sıcaklık ölçümünden yüksek hızlı yüksek hassasiyetli veri toplamaya kadar tüm uygulamalar için uygun geniş analog giriş üniteleri seçenekleri sunar. Analog çıkışlar hassas kontrol veya harici gösterge için kullanılabilir. Dahili ölçeklendirme, filtreleme ve alarm fonksiyonlarına sahip ileri seviyeli üniteler karmaşık PLC programlama ihtiyaçcını azaltır. Yüksek hassasiyetli proses I/O üniteleri hızlı ve hassas veri toplama için oldukça geniş bir sensör yelpazesini destekler. Sıcaklık Kontrol üniteleri PLC CPU'sunu PID hesaplamaları ve alarm izleme yükünden kurtarır. Bu fonksiyonlar otonom şekilde ünite tarafından işletili, bu sayede tek başına çalışan sıcaklık kontrol cihazlarına benzer bir kontrol performansı ve otomatik ayar fonksiyonu sağlanır.
CJ Serisi Pozisyon Kontrol Üniteleri
Herhangi bir CJ1 PLC'ye hareket kontrolü ekleyin
Basit pozisyon ölçümünden çok eksenli senkronize hareket kontrolüne kadar CJ eksiksiz ürün aralığı sunar:
Hızlı Sayıcı Üniteleri pozisyon bilgisini SSI veya artımlı enkoderlerden alır. Gerçek pozisyonlar dahili olarak saklanan hedef değerleri ile karşılaştırılır.
CJ2M CPU üniteleri 2 adet puls I/O opsiyon modülü eklenerek kullanılabilen özel pozisyonlama fonksiyonuna sahiptir.
MECHATROLINK-II arabirimi ile donatılmış pozisyon ve hareket kontrol üniteleri yüksek hızlı tek bağlantı üzerinden birden fazla sürücü kontrol edebilir. Çokkatmanlı haberleşme üzerinden mesaj iletimi, bağlı olan sürücülerin kontrol ağı üzerindeki herhangi bir yerden yapılandırılabilmesini sağlar.
CJ Serisi Haberleşme Üniteleri
Tüm haberleşmelere açıktır
CJ serisi hem standart ağ arabirimleri hem de düşük maliyetli yüksek hızlı özel ağ bağlantıları sağlar. PLC'ler veya daha yüksek seviye bilgi sistemleri arasındaki veri bağlantıları Seri veya Ethernet bağlantıları ya da kullanımı kolay Controller Link ağı ile yapılabilir.
Omron 2 ana saha ağını destekler, DeviceNet ve PROFIBUS-DP. Yüksek hızlı saha I/O'ları için, Omron'un kendi CompoBus/S'i inanılmaz montaj kolaylığı sağlar. Uygulamaya özel çok çeşitli protokolleri oluşturmak için tamamen kullanıcı tarafından yapılandırılabilen Seri ve CAN tabanlı haberleşme kullanılabilir.
EtherNet/IP ünitelerinin sağladığı data link fonksiyonu sayesinde PLCler arasında büyük veri paylaşımı gerçekleştirilebilir. Bu yeni PROFINET-IO kontrolör, SmartSlice modular I/O sistemi ile birlikte kontrolörlü ethernet tabanlı I/O - ve network redundancy - sunar.
