İZOLATÖR

Enerji nakil hatlarını, şalt sahaları ve dağıtım merkezlerinde baraları, tespit edildikleri
yerden yalıtan ve taşıyan elemanlara izolatör denir.
Enerji iletim ve dağıtım şebekelerinde kullanılan izolatörlerin iki ana görevi vardır:
- Elektriksel bakımdan iletkenleri topraktan ayırmak
- İletken ağırlığını ve iletkenlere gelen ek yükleri karşılamak
İzolatörler, elektrik akımına karşı büyük direnç gösteren, sıcak ve soğuk hava şartlarına dayanıklı malzemeler olan porselen ve camdan imal edilir. Bunlara ilaveten, silikon ve epoksi reçineli izolatörler de yapılmakta, ancak maliyeti yüksek olduğundan pek kullanılmamaktadır.
İzolatörlerin, iletkenlere gelebilecek yükleri emniyetli bir şekilde taşıyabilmeleri için mekaniki dayanımlarının da iyi olması gerekir.

İZOLATÖRÜN BÖLÜMLERİ

1. Gövde: İletkenin ve mesnet demirinin tutturulduğu kısımdır.
2. Tutturma yuvası: İzolatör demirinin izolatöre tespit edilebilmesi için açılan düz veya vidalı kısımdır.
3. Siper veya etek (damlalık): İzolatörün elektriksel direncini artırmak için gövdeye yapılmış bir veya birden fazla kanatlardır.
4. İletken yuvası: İzolatöre bağlanacak olan iletkenlerin yerleştirilmesi için yapılmış yuvalardır.
5. Tutturma demiri (izolatör demiri): İzolatörü direk veya konsol (travers) üzerine tespit etmeye yarayan demir aksamdır.

Test

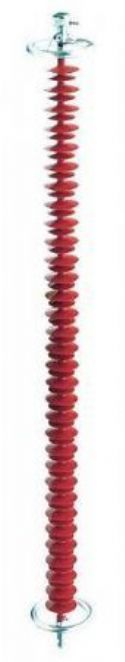

Bu askıya alma veya havai hat elektrik izolasyonu için uygundur. Silikon izolatörler, iyi bir mekanik özellikleri olan, yüksek çekme dayanımı, sağlamlık ve kurulumu kolaydır. Ayrıca, kirlenmesi çok olan alanlarda özellikle uygundur. Genellikle gerilim seviyesi 10 kV -1000KV arasındadır.
